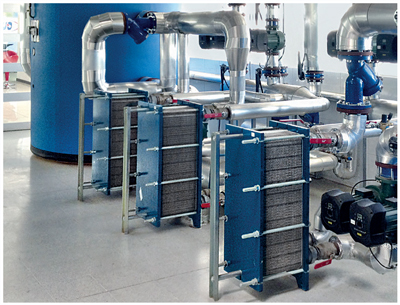

Plakalı Eşanjör Nedir? Nerelerde Kullanılır?
Plakalı eşanjör, farklı sıcaklıklardaki iki akışkanın birbirine karışmadan, ince metal plakalar aracılığıyla ısı transferi yaptığı kompakt ve yüksek verimli bir ısı değiştirici sistemdir. Endüstriyel tesislerde, binalarda ve enerji sistemlerinde yaygın olarak kullanılan bu cihazlar, özellikle yüksek ısı transfer verimi ve kompakt tasarımı sayesinde tercih edilmektedir.
Plakalı Eşanjörün Yapısı ve Çalışma Prensibi
Plakalı eşanjörler, özel olarak tasarlanmış paslanmaz çelik veya titanyum plakaların birbirine paralel şekilde yerleştirilmesiyle oluşur. Her plaka arasında contalar bulunur ve bu contalar akışkanların akış yönünü düzenler.
Çalışma prensibi şu şekildedir:
- İki akışkan, plakalar arasındaki kanallardan geçerken birbirine temas etmeden ısı alışverişi yapar.
- Plakaların yüzey alanı yüksek olduğu için ısı transferi çok hızlı gerçekleşir.
- Plakalar sökülüp temizlenebilir olduğu için bakım kolaylığı sağlar.
Plakalı Eşanjör Çeşitleri
- Contalı Plakalı Eşanjör: En yaygın tiptir. Plakalar arasındaki contalar sayesinde akışkan yönlendirilir. Kolay sökülüp temizlenebilir.
- Lehimli Plakalı Eşanjör: Daha kompakt ve sızdırmaz bir yapıya sahiptir. Genellikle küçük kapasiteli sistemlerde kullanılır.
- Kaynaklı Plakalı Eşanjör: Yüksek sıcaklık ve basınç gerektiren uygulamalarda tercih edilir.
Plakalı Eşanjör Nerelerde Kullanılır?
Plakalı eşanjörler, hem endüstriyel hem de ticari uygulamalarda geniş bir kullanım alanına sahiptir. Başlıca kullanım alanları şunlardır:
- Isıtma ve Soğutma Sistemleri
- Merkezi ısıtma sistemleri
- Bölgesel ısıtma hatları
- Soğutma kuleleri
- Endüstriyel Prosesler
- Kimya tesisleri
- Gıda üretim hatları (pastörizasyon, süt işleme vb.)
- İlaç endüstrisi
- Enerji Sistemleri
- Kojenerasyon ve trijenerasyon tesisleri
- Jeotermal enerji sistemleri
- Yenilenebilir enerji uygulamaları
- Denizcilik ve HVAC Sistemleri
- Gemi makineleri soğutma devreleri
- Klima ve havalandırma sistemleri
Plakalı Eşanjörlerin Avantajları
- Yüksek ısı transfer verimi
- Kompakt tasarım sayesinde az yer kaplama
- Kolay bakım ve temizlik
- Modüler yapı ile kapasite artırma imkânı
- Daha düşük yatırım ve işletme maliyeti
Sonuç
Plakalı eşanjörler, modern ısıtma-soğutma ve endüstriyel proseslerde verimlilik, enerji tasarrufu ve kompakt tasarım avantajı sunan kritik bir ekipmandır. Gerek endüstriyel tesisler, gerekse bina sistemleri için uzun ömürlü ve yüksek performanslı bir çözümdür.
Plakalı Eşanjör Montajı Nasıl Yapılır?
Plakalı eşanjör montajı, cihazın verimli çalışması ve uzun ömürlü olması için büyük önem taşır. Yanlış yapılan montaj, ısı transfer verimini düşürür, sızıntı riskini artırır ve ekipman ömrünü kısaltır. Bu nedenle montaj sırasında hem üretici talimatlarına hem de endüstriyel tesisat standartlarına uyulmalıdır.
Montaj Öncesi Hazırlık
- Yer Seçimi:
- Eşanjör, titreşimden uzak, düz ve sağlam bir zemin üzerine kurulmalıdır.
- Bakım ve temizlik için cihazın etrafında yeterli boşluk bırakılmalıdır.
- Tesisat Planlaması:
- Giriş ve çıkış borularının konumu, akış yönü ve bağlantı çapları önceden belirlenmelidir.
- Sistemde bypass hattı ve vanalar düşünülmelidir.
- Temizlik:
- Montaj öncesi boru hattı içindeki yabancı maddeler temizlenmelidir.
- Gerekirse filtre (strainer) kullanılmalıdır.
Montaj Aşamaları
- Cihazın Konumlandırılması
- Dikey veya yatay montaj, üretici tavsiyesine göre yapılır.
- Montaj sırasında cihazın plakalarına ve bağlantı noktalarına zarar verilmemelidir.
- Bağlantıların Yapılması
- Giriş ve çıkış hatları doğru etiketlenmiş şekilde bağlanmalıdır.
- Contalı bağlantılar fazla sıkılmamalı, tork anahtarı ile ayar yapılmalıdır.
- Sıcak ve soğuk akışkan hatları karıştırılmamalıdır.
- Destek ve Sabitleme
- Boru bağlantılarının ağırlığı doğrudan eşanjör üzerine binmemeli, borular kelepçe veya taşıyıcılarla desteklenmelidir.
- Basınç ve Sızdırmazlık Testi
- Montaj tamamlandıktan sonra sistem hidrostatik test ile kontrol edilmelidir.
- Sızıntı tespit edilirse bağlantılar tekrar gözden geçirilmelidir.
Montajda Dikkat Edilmesi Gerekenler
- Ters akış prensibi kullanılmalıdır (akışkanlar zıt yönlerde hareket etmelidir).
- Tesisatta genleşme kompansatörleri bulunmalıdır.
- Kimyasal korozyona karşı uygun malzeme (paslanmaz çelik, titanyum vb.) tercih edilmelidir.
- Montajdan önce ve sonra sistemin hava yapmaması için hava purjörleri kullanılmalıdır.
Sonuç
Doğru şekilde yapılan plakalı eşanjör montajı, cihazın performansını artırır, enerji verimliliğini yükseltir ve bakım ihtiyacını minimuma indirir. Profesyonel montaj, uzun vadede işletme maliyetlerini düşürür ve sistemin güvenli çalışmasını sağlar.
